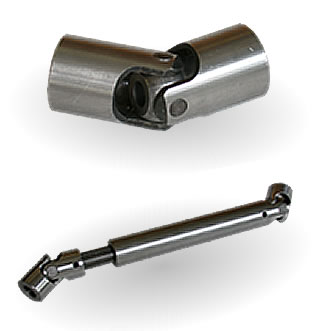

WELLENGELENKE – DIN 808 & KREUZGELNKWELLEN

Aufbau und Schmierung der Wellengelenke

Die Wellengelenke nach DIN 808 setzen sich zusammen aus einem Gabelkreuz-Mittelstück und zwei Gelenkteilen mitsamt Gabelkopf. Zwischen Gabelkreuz-Lagerzapfen und Gabelbohrungen befinden sich Laufbuchsen oder Nadellager, die abgeschlossen sind, sodass kein Schmutz eindringen oder Schmiermittel auslaufen kann. Kreuzgelenkwellen bestehen wiederum aus je zwei Kreuzgelenken – mit Nadellagern oder Gleitlagern –, einer Zwischenwelle sowie einer Schiebehülse mit Keilwellenprofil.

Für einen störungsfreien Dauerbetrieb sollten Gelenkwellen, Wellengelenke, Kugelgelenke und Kugelgelenkwellen einmal täglich nachgeschmiert werden. Für eine konstante Schmierung gibt es spezielle Tropfenschmierungen, Schutzhüllen und weitere Maßnahmen. Die Wellengelenke der Ausführung W mit Nadellager dagegen sind wartungsfrei – das bedeutet, dass sie betriebsbereit mit Langzeitfett gefüllt werden.

Auswahl des passenden Wellengelenks

Die Wahl des geeigneten Wellengelenks hängt von der Größe des Arbeitswinkels zwischen den Achsen und der damit verbundenen Drehzahl ab. Je größer der Winkel ist, desto höher ist die Drehzahlschwankung. Bei einfachen Gelenkarten beträgt der maximale Arbeitswinkel 450 und bei Doppelgelenken 900. Für eine gleichmäßige Drehbewegungsübertragung müssen die entgegengesetzten Gelenke gleich groß sein und denselben Winkel aufweisen. Ein Gelenk kann dabei die Ungleichmäßigkeiten des anderen Gelenks ausgleichen. Alternativ ist die Verwendung eines Doppelgelenks möglich, das die kürzestmögliche Variante darstellt. In Normalausführung können Wellengelenke mit einer Drehzahl bis 2.000 Umdrehungen pro Minute verwendet werden. Für hohe Drehzahlen bei niedrigeren Drehwerten sind Wellengelenke mit Nadellagern geeignet, die eine Drehzahl bis zu 4.000 Umdrehungen pro Minute bieten.

Weitere hochkarätige Gelenke von Walter Still

Neben Wellengelenken warten wir in unserer umfangreichen Produktpalette mit vielen weiteren hochwertigen Gelenken nach DIN-Norm auf, wie zum Beispiel Gabelgelenke, Winkelgelenke oder Gelenklager. In der Regel werden diese in Stahl geliefert, Edelstahl ist für die meisten auch möglich. Des Weiteren können die Gelenke individuell gemäß Kundenwunsch gehärtet, brüniert oder anderweitig bearbeitet werden – eine Anfertigung nach Zeichnung bieten wir ebenfalls an. Sonderlösungen realisieren wir innerhalb kürzester Zeit und Gelenke aus unserem Lagervorrat liefern wir bei Bestelleingang bis zum Mittag noch am selben Tag. Ein hoher Qualitätsanspruch an unsere Produkte und die Zufriedenheit unserer Kunden stehen an vorderster Stelle.

Sollten Sie weitere Fragen zu unseren Wellengelenken oder ein besonderes Interesse an unseren anderen Gelenken haben, dann nehmen Sie gerne Kontakt zu uns auf. Wir beraten Sie persönlich mit unserer Fachkompetenz und langjährigen Erfahrung als Spezialist für Gelenkantriebe.
