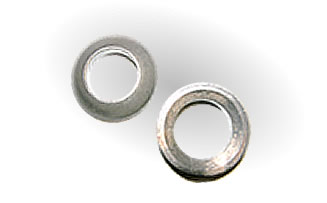

KUGELSCHEIBEN & KEGELPFANNEN

Kugelscheiben stellen eine Sonderform der Unterlegscheiben dar. Diese werden im Zusammenhang mit einem Schraubkopf und einer Schraube bzw. Mutter zur Kraftverteilung auf eine größere Fläche eingesetzt.

Vorteile von Kugelscheiben und Kegelpfannen

Bei einer Kugelscheibe handelt es sich im Prinzip um eine Kugelschicht als Teil einer Vollkugel, die von zwei parallelen Ebenen ausgeschnitten ist. Eine Kegelpfanne bildet das entsprechende Gegenstück, in das die Scheibe eingesetzt wird.
In einigen Fällen kann es bei Bauteilen zu Unebenheiten kommen, wie zum Beispiel bei einem Spanneisen:
Hier entsteht eine Schräglage zwischen Werkstück und Unterlage, hervorgerufen durch unterschiedliche Höhen.
Der Einsatz von Kugelscheiben und Kegelpfannen bietet hierzu einen zuverlässigen Ausgleich der geneigten Flächen. Darüber hinaus werden dadurch ein Verspannen und ein Rückfedern nach dem Ausbauen vermieden.

Einsatzgehärtete Kugelscheiben und Kegelpfannen nach DIN-Norm

Unsere Kugelscheiben und Kegelpfannen sind nach DIN 6319 genormt. Die genaue Bezeichnung der jeweiligen Komponente hängt von der entsprechenden Bohrung ab. Beispielsweise bezeichnet die Kugelscheibe C 17 DIN 6319 die Bohrung der Scheibe mit einer Größe von 17 mm (d1). Lieferbar sind die Scheiben in Bohrungsgrößen von 6,4 bis 50 mm. Ein weiteres Beispiel ist die Kegelpfanne D 19 DIN 6319. Hierbei beträgt die Bohrung der Pfanne 19 mm (d2). Wir bieten Kegelpfannen mit Bohrungen ab 7,1 bis 56 mm. Die Komponenten verfügen jeweils über die entsprechenden Außengrößen, Höhen und Gewichte, die im Datenblatt aufgeführt sind. Alle Scheiben und Pfannen bestehen aus dem einsatzgehärteten Werkstoff 9 S Mn Pb 28 K.

Vielfältiges Sortiment: Gelenkwellen, Kugelgelenke u. v. m.

Als Spezialist für Gelenkantriebe führen wir eine breite Produktpalette an Gelenken – seien es Gelenkwellen, Kugelgelenke, Kardanwellen oder Spurstangengelenke. Alle Gelenke liefern wir in Stahl, ein Großteil ist ebenfalls in Edelstahl lieferbar. Über unser Standardprogramm hinaus realisieren wir individuelle Sonderlösungen, wie beispielsweise Gelenke nach Zeichnung, oberflächenvergütet etc. Wir bieten eine technische Beratung und zügige Auftragsabwicklung. Da wir die Gelenke nach DIN-Norm zum großen Teil vorrätig lagern, liefern wir innerhalb kurzer Zeit.

Wenn Sie Interesse an unseren Kugelscheiben und Kegelpfannen oder Fragen haben, dann kontaktieren Sie uns via Kontaktdaten, per E-Mail oder Telefon. Gerne beraten wir Sie mit Fachkompetenz und langjähriger Erfahrung.
